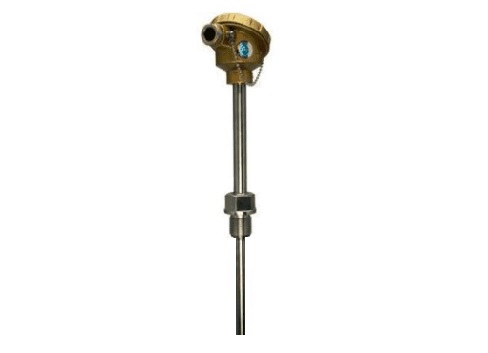

WRC-220T/230T特殊熱電偶簡介
上海自動化儀表三廠WRC-220T/230T特殊熱電偶可以直接測量各種工業生產過程中從-40℃～350℃范圍內的液體、氣體、蒸汽及固體表面的溫度，并把溫度信號轉換成熱電動勢信號，通過二次儀表轉換成被測介質的溫度。在實際應用中熱電偶有多種結構方式，但工作原理都是一樣的，因其結構簡單、制造方便、測溫范圍廣、精度高、慣性小和輸出信號便于遠傳等優點，所以在工業生產過程中得到極為廣泛的運用。

WRC-220T/230T特殊熱電偶技術參數
◆測量范圍：-40-350℃
◆分度號：T分度
◆精度等級：±1℃或±0.0075｜t｜
◆熱電偶類別：銅-銅鎳
◆接線盒類型：WRC-220T為防濺式接線盒 WRC-230T為防水式接線盒
◆安裝方式：固定螺紋
◆保護管直徑：法蘭上端16mm，下端3-8mm
◆保護管材質：不銹鋼304、321、316等
◆保護管插深：l=40-1500mm
◆熱響應時間：T0.5<3-8S(在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%所需要的時間，用T0.5表示)
◆熱電偶公稱壓力：2.0MPa(一般是指在保護管所能承受的靜態外壓而不破裂)
◆熱電偶標稱流速：0米/秒
◆熱電偶絕緣電阻：常溫絕緣電阻的試驗電壓為直流500V±50V，大氣條件為溫度15~35℃，相對濕度45%，大氣壓力86~106kPa，它的常溫絕緣值應≥100MΩ。
◆執行標準：JB/T9238-1999和GB/T18404-2001

產品工作原理
當有兩種不同的導體，其兩端相互焊接時，兩結點處的溫度不同，一端溫度為測量端或工作端，另一端溫度為自由端或冷端，當兩端溫度存在溫差時，就會在回路時產生熱電流，配上顯示儀表，儀表上就能顯示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端或工作端的溫度升高而增長，熱電偶的熱電動勢的大小只和導體材質及兩端溫差有關，和導體的長度、直徑無關。

產品使用選型

型號舉例：
WRN-430表示K分度固定法蘭帶防水式接線盒，保護管直徑16mm的裝配式熱電偶，可為雙支。
WRE-430表示E分度固定法蘭帶防水式接線盒，保護管直徑16mm的裝配式熱電偶，可為雙支。
WRN-420表示K分度固定法蘭帶防濺式接線盒，保護管直徑16mm的裝配式熱電偶，可為雙支。
WRE-420表示E分度固定法蘭帶防濺式接線盒，保護管直徑16mm的裝配式熱電偶，可為雙支。

產品安裝圖片

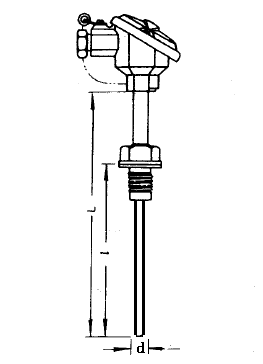

◆WRC-220T特殊熱電偶
防濺式接線盒 d=3-8mm
L=l+150mm l=40-1500mm
固定螺紋M27*2或根據需要

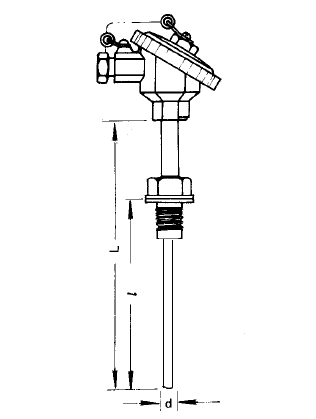

◆WRC-230T特殊熱電偶
防水式接線盒 d=3-8mm
L=l+150mm l=40-1500mm
固定螺紋M27*2或根據客戶需要
