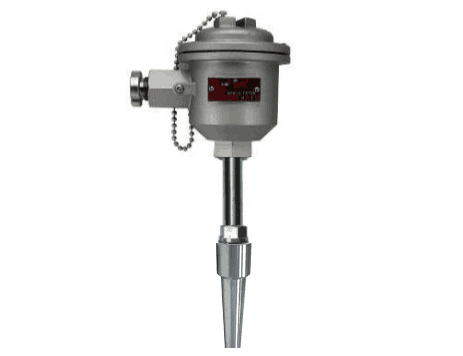

WZP-74S化工用錐形套管隔爆熱電阻簡介
化工專用隔爆熱電阻作為溫度測量和控制的傳感器與顯示儀表配套，可以直接測量和控制生產過程中的氣體、液體和蒸汽的溫度。上海自動化儀表三廠生產的WZP-74S化工用錐形套管隔爆熱電阻防爆性能按國家頒發“爆炸性環境用防爆電氣設備”GB3836標準設計制造，熱電特性符合國際IEC標準，并經國家儀器儀表防爆安全監督站測試合格，是爆炸性環境理想的溫度傳感器。針對化肥行業的管道測溫，且其爆炸等級不高于II類B級，自燃溫度不低于T4（135℃）組別的1區或2區（戶內或戶外）的危險場所。

WZP-74S化工用錐形套管隔爆熱電阻主要技術參數
◆測量范圍：0-500℃
◆分度號：Pt100分度
◆精度等級：A級±(0.15℃+0.002｜t｜），B級±(0.30℃+0.005｜t｜）
◆防爆等級：dIIBT4
◆保護管材質：不銹鋼304，321，316，316L
◆保護管插深：100mm-200mm等
◆熱響應時間：T0.5<90S（在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示）。
◆熱電阻公稱壓力：≤32MPa（一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上容許工作壓力不僅與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法，置入深度以及被測介質的流速和種類等有關）。
◆熱電阻流速：≤20m/s
◆熱電阻絕緣電阻（常溫）：常溫絕緣電阻的試驗電壓為直流100V，大氣條件為溫度15~35℃，相對濕度80%，它的常溫絕緣值應≥100MΩ。
◆執行標準：JB/T8622-1997

化工用隔爆熱電阻工作原理
化工用隔爆熱電阻與裝配式熱電阻的結構、原理基本相同，所區別的是，隔爆型產品接線盒（外殼）在設計上采用防爆特殊結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁厚和機械強度，橡膠密封圈的熱穩定性均符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散、傳爆。

化工用隔爆熱電阻型號舉例
WZP-74S表示Pt100分度帶隔爆接線盒焊接式錐形套管化工用隔爆熱電阻
WZP2-74S表示Pt100分度帶隔爆接線盒焊接式錐形套管雙支化工用隔爆熱電阻

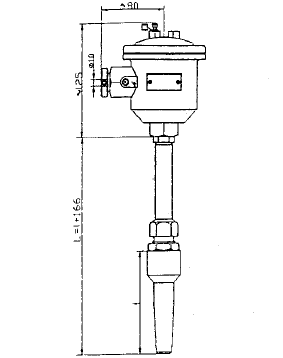

化工用隔爆熱電阻安裝圖片
WZP-74S化工用錐形套管隔爆熱電阻
